در صنایعی که به بخار و آب گرم به عنوان نیروی اصلی نیاز است، استفاده از دستگاه هایی که کارایی سیستم ها را بهبود می بخشند، بسیار حیاتی می باشد. یکی از این دستگاه ها منبع کندانس است که در جمع آوری و استفاده مجدد از آب کندانس بخار، نقش اساسی ایفا می کند.
از منبع کندانس می توان به عنوان منبع ذخیره برای بویلر بخار، در هنگام قطع احتمالی آب نیز استفاده کرد. در این صورت، آب موجود در منبع به عنوان آب تغذیه برای بویلر بخار استفاده می شود تا در صورت قطعی آب، بخار تولید شده و موتورخانه بدون وقفه کار کند. این ویژگی باعث افزایش کارایی سیستم می شود. در این محتوا به بررسی عملکرد، کاربردها و مزایای این دستگاه می پردازیم؛ با ما همراه باشید تا با این منبع بیشتر آشنا شوید.
منبع کندانس چیست؟
منبع کندانس یک مخزن است که در موتورخانه بخار، برای جمع آوری و ذخیره آب برگشتی که حاصل تقطیر بخار در تجهیزات تبادل حرارت است استفاده می شود. وظیفه منبع کندانس، جمع آوری آب کندانس شده از تبخیر بخارها، در تجهیزات مختلفی مانند گرمکن ها، روغن گرم کن ها و دیگ های بخار است. این آب که به صورت بخار از تجهیزات خارج می شود، در اثر تماس با سطوح سردتر و تغییر دما، به شکل آب در می آید و در مخزن جمع آوری می گردد.
پیشنهاد ما به شما مطالعه مطلب رو به روست : دیگ بخار
در حالت کلی مخزن کندانس عنصری اساسی برای استفاده بهینه از سیستم بخار است؛ این محصول معمولاً در جنس های مختلفی نظیر چدن، فولاد ریخته گری، پلاستیک و فولاد ضد زنگ ساخته می شود که هر کدام ویژگی ها و مزایای خاص خود را دارند.
ویژگی های برجسته دستگاه منبع کندانس
یکی از ویژگی های برجسته این دستگاه، قابلیت جمع آوری و نگهداری آب کندانس بخار است. این قابلیت باعث می شود آبی که پس از استفاده از بخار سرد شده، دوباره به سیستم بخار بازگردد؛ در نتیجه در بهبود عملکرد سیستم و صرفه جویی در مصرف آب و انرژی تاثیرگذار است.
منابع جمع آوری کندانس، توانایی کنترل دما و فشار آب کندانس را دارند که این امر در ایمنی بیشتر سیستم بخار موثر می باشد. با کنترل دقیق دما و فشار، عملکرد بهینه سیستم تضمین می شود. استفاده از منبع فوق به بهبود کارایی و کاهش مصرف سوخت سیستم های بخار کمک می کند.
منبع کندانس بویلر به طور گسترده در صنایع مختلف از جمله تولید برق، صنایع پتروشیمی و صنایع غذایی استفاده می شود. این دستگاه به عنوان یک عنصر کلیدی در بهره وری بهینه از سیستم های بخاری، نقش بسیار مهمی ایفا می کند.
کاربردهای مختلف منبع کندانس
منبع کندانس در صنایع تولید برق، برای جمع آوری و استفاده مجدد از آب کندانسات بخار استفاده می شود؛ این ابزار به بهبود کارایی و کاهش مصرف سوخت در نیروگاه ها کمک می کند. در صنایع پتروشیمی که به بخار و آب گرم به عنوان نیروی اصلی نیاز است، استفاده از این سیستم برای بهره وری بهینه از این منابع حیاتی می باشد.
در بخش هایی از صنایع غذایی که نیاز به بخار و آب گرم است، منبع کندانس برای کاهش مصرف آب و انرژی و مصرف بهینه منابع مورد استفاده قرار می گیرد.
اغلب در صنایع خودروسازی، استفاده از بخار و آب گرم بیشتر احساس می شود. منبع فوق در این صنایع برای مصرف بهینه این منابع مورد استفاده قرار می گیرد.
از دیگر مطالب شرکت فن آوران زاگرس : دیگ روغن داغ
در صنایعی که به بخار و آب گرم به عنوان منابع اصلی نیاز است، این منبع نقشی حیاتی داشته و برای بهبود کارایی و کاهش مصرف انرژی به کار می رود.
اجزای تشکیل دهنده منبع کندانس
مخزن کندانس : جمع آوری آب کندانس (آب ناشی از تبدیل بخار به آب) در این بخش صورت می گیرد. آب کندانس که در این مخزن جمع آوری می شود، باید تصفیه و ذخیره شود تا بتوان از آن برای مصارف دیگر مانند تغذیه بویلر استفاده کرد.
پمپ کندانس : پمپاژ آب کندانس از مخزن به دیگ های بخار به عهده این پمپ است. پمپ به عنوان قلب سیستم عمل می کند و برای انتقال آب کندانس، به سایر بخش های سیستم استفاده می شود.
شیر کندانس : این شیر به منظور کنترل جریان آب کندانس در سیستم استفاده و معمولاً به صورت اتوماتیک کنترل می شود، در واقع جریان را کنترل و از بالارفتن فشار جلوگیری می کند.
دی اریتور (Deaerator) : این قسمت برای حذف اکسیژن و گازهای نامحلول دیگر از آب استفاده می شود؛ این عمل از خوردگی و آسیب دیدن سیستم بخاری جلوگیری می کند.
شیرهای کنترل (Control Valves) : این شیرها وظیفه کنترل جریان بخار، آب و سایر سیالات در سیستم را بر عهده دارند و به صورت دستی یا اتوماتیک کنترل می شوند.
تصفیه کن آب : این بخش وظیفه تصفیه آب کندانس را بر عهده داشته و از ایجاد رسوبات و ترکیبات مضر دیگر در آب جلوگیری می کند؛ در نتیجه طول عمر دستگاه و کارایی آن افزایش می یابد.
استفاده از منبع کندانس چه فوایدی دارد؟
کاهش هزینه ها: استفاده از آب کندانس به عنوان منبع تغذیه در بویلرها و سیستم های بخار، می تواند هزینه های سوخت را کاهش دهد. با استفاده مجدد از آب کندانس، نیاز به آب تازه و انرژی برای گرم کردن آن کاهش می یابد.
کاهش تلفات آب : با جمع آوری و استفاده مجدد از آب کندانس، میزان تلفات آب در سیستم بخار کاهش می یابد که این امر، می تواند منجر به صرفه جویی در منابع آب و کاهش هزینه های آبی شود.
افزایش طول عمر سیستم: استفاده از دی اریتور و دیگر تجهیزات تصفیه آب، به حفظ کیفیت آب کندانس کمک می کند. این امر منجر به کاهش خوردگی سیستم شده و عمر آن را افزایش می دهد.
کاهش آلودگی محیط زیست: استفاده مجدد از آب کندانس، سطح آلودگی محیط زیست (ناشی از استفاده منابع آب طبیعی) کاهش می یابد؛ این امر به حفظ محیط زیست و منابع آب کمک می کند.
کاهش نیاز به تصفیه آب: با استفاده از آب کندانس که از بخارها به دست می آید، نیاز به تصفیه آب کمتر می شود؛ زیرا این آب نسبت به آب تازه ناخالصی کمتری دارد. به طور کلی، استفاده از منبع کندانس در سیستم های بخاری باعث بهبود عملکرد، صرفه جویی در هزینه ها و حفظ محیط زیست می شود.

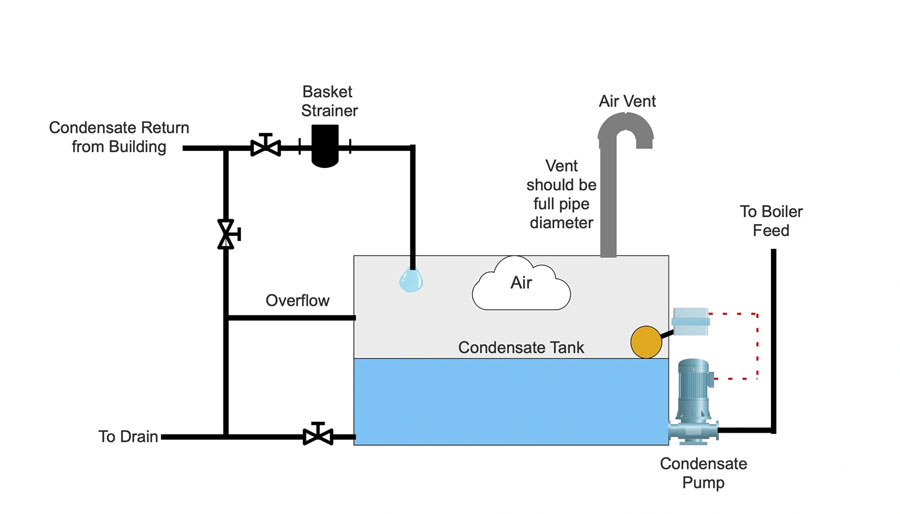

مخزن کندانس در کدام بخش مدار سیستم بخار قرار می گیرد؟
مخزن کندانس از قطعات مهم این دستگاه بوده که در مدار سیستم و در قسمت پایین و انتهایی سیستم موتورخانه یا واحد تولید بخار قرار می گیرد. این مخزن به عنوان محلی برای جمع آوری آب کندانس که از تله های بخار بدست می آید، عمل می کند. وظیفه اصلی مخزن، جمع آوری و ذخیره آب کندانس است که از دیگ ها یا سایر تجهیزات گرمایشی به دست می آید.
این مطلب هم مطالعه کنید : کنترل کیفیت آب دیگ بخار
بخش کندانس گیری در نزدیکی مخازن یا بخش هایی که بخار تولید می شود، قرار دارد. بعد از اینکه در این واحدها، بخار به حالت مایع درآمد، آب کندانس ایجادی از طریق لوله ها به سمت مخزن کندانس هدایت می شود. این مخزن در بخش انتهایی سیستم قرار دارد و معمولاً در ارتفاعی پایین تر از دیگ ها و تجهیزات دیگر قرار می گیرد.
هدف از قرار دادن مخزن کندانس در قسمت پایین، جلوگیری از بازگشت حالت بخار به حالت مایع، کندانس شدن بخار در لوله ها و تخلیه راحت و مستقیم آب کندانس به محیط زیست است.
نصب منبع کندانس
در ابتدا باید مکان مناسبی برای نصب منبع را انتخاب شود، این مکان بهتر است نزدیک دیگ ها و سایر تجهیزات گرمایشی باشد تا آب کندانس به راحتی به آن منتقل شود.
بعد از انتخاب مکان، منبع کندانس باید به سیستم بخار متصل شود و برای انتقال آب کندانس از منبع به دیگ ها و سایر تجهیزات بخار باید از لوله ها استفاده شود.
در این مرحله، تجهیزات مرتبط مانند پمپ ها، دی اریتورها و تجهیزات تصفیه آب نصب می شوند. این تجهیزات به منظور راحتی جریان و تصفیه آب کندانس، مورد استفاده قرار می گیرند.
پس از نصب تجهیزات، باید سیستم بخار تست و راه اندازی شود، مثلاً لوله ها و دیگ را می بایست بررسی کرد و از ایمنی آن مطمئن شد.
محاسبه حجم مخزن کندانس
محاسبه حجم مخزن کندانس، به میزان آب کندانس که از دیگ ها و سایر تجهیزات گرمایشی به دست می آید و نیازهای سیستم بخار بستگی دارد. برای محاسبه این حجم، مراحل زیر را دنبال می کنیم:
- تعیین میزان آب کندانس:
ابتدا باید میزان آب کندانس که از دیگ ها و تجهیزات گرمایشی به دست می آید، تعیین شود. معمولاً این میزان بر اساس ظرفیت تولید بخار دیگ ها و شرایط عملیاتی سیستم بخاری تعیین می شود.
- تخمین حجم مخزن:
با توجه به میزان آب کندانس و نیازهای سیستم بخاری، می توان حجم مورد نیاز برای مخزن کندانس را تخمین زد. این تخمین معمولاً بر اساس تجربه های مشابه، استانداردها و رهنمودهای مهندسی صورت می گیرد.
- تنظیمات عوامل موثر:
عواملی مانند نرخ تولید بخار، تغییرات دما و فشار در سیستم، نوع و مقدار تجهیزات جانبی مانند دی اریتورها و پمپ ها و همچنین نیازهای خاص سیستم بخار، باید در محاسبه حجم مخزن در نظر گرفته شوند.
- بررسی احتمالات و مسائل فنی:
قبل از تعیین نهایی حجم مخزن، باید احتمالات مربوط به عوامل مختلف مانند تغییرات غیرمنتظره در تولید بخار، نوسانات دما و فشار بررسی شود.
- تصحیح و تنظیمات نهایی:
با توجه به بررسی احتمالات و مسائل فنی، ممکن است نیاز به تصحیح و تنظیمات نهایی در حجم مخزن کندانس پیش آید تا اطمینان از عملکرد بهینه آن حاصل شود.
در نهایت باید گفت محاسبه حجم مخزن کندانس نیازمند دقت، تجربه و شناخت دقیق از نیازهای سیستم بخار و شرایط عملیاتی آن است. همچنین، همکاری با مهندسین متخصص و استفاده از روش های معتبر محاسباتی، می تواند به دستیابی نتایج دقیق و موثر کمک کند.
اهمیت پمپ کندانس
پمپ کندانس از اجزای اصلی این سیستم است که برای انتقال آب کندانس از مخزن کندانس به دیگ ها یا دیگر تجهیزات استفاده می شود. این پمپ برای افزایش فشار آب کندانس و جبران افت فشار (در طول مسیر انتقال آب) کاربرد دارد.
ظرفیت منبع کندانس به چه عواملی بستگی دارد؟
برای تعیین ظرفیت این منبع، ابتدا باید میزان آب بازگشتی از خطوط تله های بخار را مشخص کرد. این مقدار معمولا بر اساس نوع و اندازه دیگ بخار و همچنین شرایط عملیاتی آن تعیین می شود.
مقدار فشار آب بازگشتی نیز در محاسبه ظرفیت منبع تاثیرگذار است، معمولا فشار آب به واحد بار اندازه گرفته می شود.
دیگی که آب بازگشتی در آن تولید می شود، باید در محاسبه ظرفیت منبع کندانس مدنظر قرار گیرد؛ اندازه و نوع دیگ بخار نیز می تواند تأثیر زیادی روی نیاز به آب بازگشتی و ظرفیت منبع داشته باشد.
میزان بخار مصرفی در سیستم نیز باید در نظر گرفته شود، این مقدار معمولا با واحد کیلوگرم بر ساعت اندازه گرفته می شود.
عواملی مانند درصد اتلاف و شرایط محیطی نیز ممکن است در محاسبه ظرفیت منبع کندانس تأثیرگذار باشند. با در نظر گرفتن این عوامل و انجام محاسبات مربوطه، می توان ظرفیت مناسبی برای منبع مشخص کرد که نیازهای سیستم را به خوبی پوشش می دهد.
جنس منبع کندانس
معمولاً در ساخت این منبع از موادی با ویژگی های خاص استفاده می شود تا شرایط مختلف محیط را تحمل کند. برخی از جنس‌های معمول برای ساخت این منبع عبارتند از:
فولاد ضد زنگ: فولاد مقاومت بالایی در برابر خوردگی و ضربات احتمالی دارد و در حفظ کیفیت و شکل اولیه دستگاه تاثیرگذار است.
چدن: چدن به دلیل مقاومت خوب در برابر فشار و حرارت، به عنوان گزینه ای ایده آل در ساخت منبع کندانس به حساب می آید و بیشتر تولید کنندگان از چدن در ساخت این منبع استفاده می کنند.
فولاد کربنی :فولاد کربنی یک متریال به صرفه با طول عمر بالا است و برای ساخت منبع کندانس استفاده می شود. معمولاً این متریال با روش های محافظتی مانند رنگ آمیزی و گالوانیزه سازی محافظت می شود.
در حالت کلی، جنس این منبع باید با توجه به شرایط محیطی، فشار، دما و خصوصیات شیمیایی آب کاربردی انتخاب شود تا منبع بهترین عملکرد و طول عمر را داشته باشد.
نکته: چاله کندانس مکانی برای جمع آوری آب کندانس از تله بخار است که در قسمت پایین تجهیزات موتورخانه نصب می شود. این مخزن کندانس دیگ بخار، آب بازگشتی را جمع آوری و فشار آن را کنترل می کند تا آب موجود در آن به وسیله پمپ ها به دیگ های بخار منتقل شود.
راهنمای خرید منبع کندانس
قبل از هر چیز، نیازهای خود را برای منبع کندانس مشخص کنید. مثلاً ظرفیت مورد نیاز، ویژگی های فنی دستگاه و سایر فاکتورهای مرتبط را باید از قبل تعیین کرد.
با مقایسه مدل ها و برندهای مختلف این منبع، ویژگی ها، عملکرد، قیمت و نقدهای کاربران، بهترین گزینه را انتخاب کنید.
مطمئن شوید که منبع کندانسی که انتخاب می کنید، با جنس و مواد با کیفیت تولید شده و با استانداردهای معتبر جهانی مطابقت دارد.
اطمینان حاصل کنید که سیستمی که خریداری می کنید، دارای گارانتی قابل قبولی است. این شامل مدت زمان گارانتی، شرایط پوشش و خدمات پس از فروش می باشد.
از فروشنده یا تولید کننده بپرسید که خدمات پس از فروش مرتبط با نصب، تعمیر و نگهداری دستگاه را در اختیارتان قرار می دهند یا خیر.
در صورت لزوم، با متخصصان یا تکنسین های مجرب مشورت کنید تا بهترین منبع کندانس را برای نیازهای خود انتخاب کنید.
عوامل موثر در قیمت منبع کندانس
- ظرفیت و اندازه
- جنس و کیفیت ساخت
- ویژگی های فنی
- گارانتی و خدمات پس از فروش
- برند دستگاه
- شرایط بازار و تقاضا
اندازه و ظرفیت منبع کندانس بر اساس نیازهای کاربر و میزان تولید بخار تعیین می شود. منابع با ظرفیت بزرگتر معمولاً قیمت بالاتری دارند.
استفاده از جنس های با کیفیت و مقاوم مانند فولاد ضد زنگ یا جنس های مقاوم در برابر خوردگی، می تواند قیمت دستگاه را افزایش دهد. ویژگی های اضافی مانند امکانات کنترلی، سیستم های حفاظتی و قابلیت های هوشمند می توانند به قیمت دستگاه بیافزایند.
ارائه گارانتی طولانی مدت و خدمات پس از فروش از دیگر عواملی هستند که در تعیین قیمت موثرند و دستگاه هایی که با ضمانت ارائه می دهند، قطعاً گران قیمت تر هستند.
برندهای معتبر و معروف، به دلیل اعتبار و کیفیت بالای محصولات، ممکن است قیمت بالاتری داشته باشند.
شرایط بازار و تقاضا نیز از عوامل موثر در قیمت منبع کندانس هستند، در صورتی که تقاضا بالا باشد و تولید کمتر، قیمت قطعاً افزایش خواهد یافت.
سوالات متداول:
منبع کندانس از چه جنسی است؟
منبع کندانس در جنس های مختلف از جمله چدن و فولاد موجود است.
این منبع کندانس چه ظرفیتی دارد؟
ظرفیت این منبع بر اساس نیاز شما می تواند متغیر باشد، معمولاً ظرفیت آن به مقدار برگشتی آب بخار و فشار مورد نیاز برای سیستم بخار بستگی دارد.
آیا این منبع برای محیط های صنعتی مناسب است؟
بله، این منبع کندانس در دیگ بخار و محیط های صنعتی، برای جمع آوری و ذخیره آب برگشتی بخار مورد استفاده قرار می گیرد.
چگونه منبع کندانس را نصب و راه اندازی کنیم؟
نصب و راه اندازی آن نسبتاً ساده است و به کمک یک تیم فنی ماهر و با تجربه، می‌توان آن را به سرعت و به طور صحیح نصب کرد.
آیا این محصول گارانتی معتبر دارد؟
بله، تمامی محصولات ما با گارانتی یکساله عرضه می شوند و در صورت نیاز، بعد از فروش امکان پشتیبانی و تعمیرات آن وجود دارد.
