دیگ چگالشی
دیگ چگالشی در بین انواع تجهیزات گرمایشی یکی از پیشرفتهترین دستگاههاست که با بهرهگیری از تکنولوژی بازیافت حرارت به افزایش قابل توجه بهرهوری انرژی کمک میکند. انواع دیگ چگالشی بایک ساختار منحصربفرد حرارت گازهای خروجی را دوباره جذب میکنند و آن را به آب یا بخار ورودی منتقل میکنند که نتیجه آن کاهش مصرف سوخت و صرفهجویی در هزینهها است.
اگر قصد خرید دیگ چگالشی باکیفیت دارید، بهتر است که انواع موجود در بازار و نحوه کار هرکدام را بدانید. همینجا به صورت خیلی خلاصه اشاره میکنیم که انواع دیگهای چگالشی شامل دیگ بخار، دیگ آب گرم و دیگ روغن داغ میشود که هرکدام از اینها بسته به نوع کاربرد و نیاز پروژه مزیتهایی را برای خریداران دارند.
از این قسمت هم بازدید کنید : دیگ بخار
یکی از فاکتورهای مهم مشتریان این محصول قیمت است که ممکن است آنها را در پروسه خرید با چالش در تصمیمگیری مواجه کند. درواقع قیمت دیگ چگالشی به عوامل متعددی مانند ظرفیت، راندمان انرژی، برند سازنده و جنس به کار رفته در ساخت بدنه دیگ وابسته است. با وجود قیمت اولیه بالاتر نسبت به دیگهای سنتی، مزایای طولانی مدت این دیگها، شامل کاهش مصرف سوخت، کاهش آلایندهها و افزایش عمر مفید سیستم گرمایشی، باعث میشود که سرمایهگذاری روی آنها به صرفه باشد.
اغلب کارفرمایان بر این مهم واقفاند که خرید دیگ چگالشی موتورخانه به آنها این امکان را میدهد که بتوانند در پروژههای صنعتی و تجاری با بهرهوری بالاتر و هزینههای عملیاتی کمتر فعالیت کنند. با توجه به تنوع انواع دیگ چگالشی در بازار، انتخاب مدل مناسب نیازمند بررسی دقیق نیازهای گرمایشی، بودجه و فضای نصب است.
کلا تهیه دیگ چگالشی نه تنها یک تصمیم فنی، بلکه یک سرمایه گذاری هوشمندانه برای کاهش هزینهها و افزایش راندمان انرژی محسوب میشود که نباید به سادگی از کنار آن گذشت. در ادامه این مطلب شما را با کاربرد، مشخصات فنی، انواع و مزایا و معایب دیگهای چگالشی آشنا خواهیم کرد.
دیگ چگالشی چیست؟
دیگ چگالشی که به آن بویلر چگالشی هم گفته میشود، یک از تجهیزات گرمایشی است که در طی سالهای اخیر توجه صنایع زیادی را به خود جلب کرده است، زیرا توانسته مصرف انرژی را در ساختمانها و صنایع به شکل چشم گیری کاهش دهد و بهرهوری را در سیستمهای حرارتی افزایش دهد. در راستای معرفی دیگ چگالشی و چیستی آن میتوان گفت که، اساس کار این نوع دیگ بر پایه بازیابی حرارت پنهان بخار آب موجود در گازهای حاصل از احتراق طراحی شده و به این ترتیب انرژی بیشتری از سوخت استخراج میشود.
برخلاف دیگهای سنتی که بخش عمده انرژی تولید شده را به صورت دود و گازهای خروجی از دست میدهند، دیگ چگالشی این انرژی را دوباره به مدار گرمایشی برمیگرداند و باعث افزایش راندمان کلی سیستم میشود. این موضوع نه تنها کاهش هزینههای سوخت را به همراه دارد بلکه تاثیرات زیست محیطی ناشی از انتشار آلایندهها را نیز کاهش میدهد.
استفاده از دیگ چگالشی به یک گزینه اقتصادی و محیط زیستی مناسب برای مدیران تاسیسات، نصابها و حتی صاحبان ساختمانهای مسکونی و تجاری تبدیل شده است. استفاده از این دیگها در پروژههایی که هدف آن کاهش هزینههای عملیاتی و افزایش بهرهوری انرژی است، گزینهای بسیار جذاب محسوب میشود.

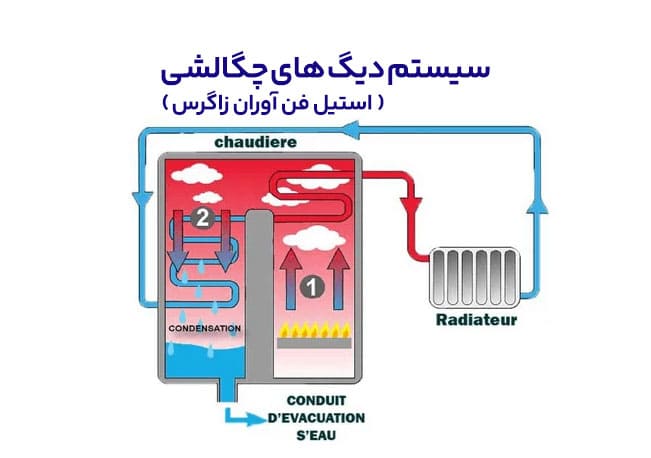

نحوه عملکرد دیگهای چگالشی
نحوه عملکرد دیگ چگالشی بر اساس دو مفهوم اصلی انتقال حرارت دود و کندانس بخار آب صورت میگیرد. هنگام سوختن مشعل دیگ گازهای گرم تولید میکند که در دیگهای سنتی به صورت مستقیم به دودکش منتقل میشوند و بخش اعظمی از انرژی بدین شکل هدر میرود. اما در دیگ چالشی، گازهای خروجی اول از یک مبدل ثانویه عبور میکنند تا حرارت نهان بخار آب موجود در دود جذب شود و بخار به مایع تبدیل شود.
از سایر محصولات ما : دیگ روغن داغ
این پروسه که به آن کندانس کفته میشود، انرژی حرارتی را به آب مدار برمیگرداند و باعث میشود که راندمان دیگ افزایش پیدا کند.
برای اینکه دیگ چالشی موتورخانه به درستی کار کند، دمای آب برگشتی باید کمتر از نقطه شبنم گازهای خروجی باشد. معمولا دمای برگشتی بازه 50 تا 55 درجه سانتیگراد شرایط مناسبی را برای ایجاد چگالش فراهم میکند. اگر دمای برگشتی بیش از حد بالا رفته باشد، دیگ عملا به حالت غیرچکالشی نزدیک میشود و مزیتهای اصلی خود را از دست میدهد.
طراحی سیستم گرمایشی و مدیریت دمای برگشتی نقش پررنگی را در بهرهوری دیگ یا بویلر چگالشی دارد و هنگام نصب و راه اندازی باید به دقت مورد بررسی قرار گیرد تا عملکرد دیگ چگالشی در درازمدت بهینه باقی بماند و بیشترین صرفه جویی در انرژی حاصل شود.
کاربردهای دیگ چگالشی
بویلر چگالشی به عنوان یک فناوری نوین در صنعت گرمایش، کاربردهای متعددی در ساختمانهای مسکونی، تجاری، اداری و صنعتی دارد. این تجهیز گرمایی با بهرهگیری از تکنیک بازیابی حرارت نهان بخار آب موجود در محصولات احتراق، مصرف سوخت را کاهش داده و راندمان را به طور چشمگیری بالا میبرد. در ساختمانهای مسکونی، بخصوص در آپارتمانها یا ویلاهایی که فضای موتورخانه در آنها محدود است، استفاده از دیگ چگالشی امکان نصب در فضای دیواری یا موتورخانه جمعوجور را میدهد و میتواند گزینهای مطمئن برای سیستمهای رادیاتور، فن کویل یا گرمایش از کف باشد.
در مجتمعهای تجاری و اداری، هتلها، مراکز آموزشی و هرجای دیگری که بار گرمایشی متوسط تا زیاد دارد نیز دیگ چگالشی با ظرفیت مناسب و کنترل دقیقتر، گزینهای مقرون به صرفه برای بهرهوری افزایش یافته محسوب میشود.
در بخشهای صنعتی هم زمانی که مصرف گرمایش بالا باشد ولی بازگشت سرمایه مدنظر باشد، استفاده از دیگ چگالشی میتواند یک راهکار عالی برای کاهش هزینههای عملیاتی باشد؛ بخصوص اگر شرایط نصب دودکش، دمای برگشتی آب و امکان تخلیه کندانس به درستی مهیا باشد. در پروژههایی با اهداف ساختمان سبز یا گرفتن مجوزهای زیست محیطی، خرید دیگ چگالشی به دلیل راندمان بالا و کاهش آلایندگی ترجیح داده میشود. همچنین این فناوری برای جایگزینی دیگهای قدیمی در موتورخانهها بسیار مناسب است؛ وقتی قصد دارید موتورخانه را بازسازی یا ارتقا دهید، دیگ چگالشی میتواند گزینهای منطقی باشد.
بنابراین کاربرد دیگ چگالشی تنها محدود به ساختمانهای جدید نیست، بلکه در بازسازیها و پروژههای ارتقا موتورخانه نیز جایگاه ویژهای دارد. توجه به اینکه در هر کاربرد، پارامترهایی مثل ظرفیت گرمایشی، دمای برگشتی، نوع سیستم گرمایش (رادیاتور یا گرمایش از کف و…) و شرایط دودکش باید بررسی شود، باعث میشود انتخاب و عملکرد آن بهینه شود.
مزایا و معایب دیگ چگالشی
خرید دیگ چگالشی و استفاده از آن مزایای گستردهای را به همراه دارد که شامل افزایش راندمان حرارتی، کاهش مصرف سوخت، کاهش آلایندهها و صرفه جویی اقتصادی میشود. اگر بخواهیم یک مزیت بزرگ از دیگهای چگالشی بگوییم که سرمایهگذاری برای خرید آن را توجیه کند، بالا رفتن راندمان حرارتی است که به دلیل بازیابی حرارت نهان بخار نسبت به دیگهای سنتی است که تا 98 الی 107 درصد راندمان بیشتر را به همراه دارد.
درواقع افزایش راندمان باعث میشود که مصرف گاز یا هرسوخت دیگری که برای سیستم استفاده شده به میزان قابل توجهی گاهش پیدا کند. افزون بر این با کاهش دمای دود و کنترل شدن انتشار آلایندهها بویلر چگالشی تاثیرات زیست محیطی مثبتتری دارد و میتواند بخشی از الزامات استانداردهای انرژی و محیط زیست را که این روزها هم سختگیرانهتر شده را برآورده کند.
مزیت دیگری که خرید بویلر چگالشی موتورخانه دارد؛ صرفه جویی در فضا و انعطاف پذیری بیشتر است. همانطور که پیشتر اشاره کردیم این دیگها انواع مختلفی دارند که انواع دیواری و جمعوجور این امکان را فراهم میکنند که در فضاهای محدود هم بتوان از راندمان بالای این محصولات بهره برد. در بسیاری از پروژهها، اختلاف هزینه اولیه خرید دیگ چگالشی با دیگهای سنتی طی چند سال با صرفه جویی در مصرف سوخت جبران میشود و بازگشت سرمایه مناسبی ایجاد میکند. با این حال، بویلر چگالشی نیازمند رعایت چند نکته فنی و محیطی است.
یکی از مهمترین ملاحظات این سیستم، نیاز به سیستم مناسب برای تخلیه کندانس است. کندانس تولید شده توسط دیگ اسیدی است و باید از لولههای مقاوم در برابر خوردگی عبور داده شود و به سیستم فاضلاب یا مخزن خنثی کننده منتقل شود. همچنین، دمای برگشتی سیستم باید مناسب باشد تا دیگ بتواند عملکرد چگالشی خودش را حفظ کند. اگر دمای برگشتی بیش از حد بالا باشد بهرهوری را کاهش داده و عملا به حالت غیرچگالشی تغییر رویه میدهد.
چالشی که خریداران این محصول ممکن است با آن مواجه شوند، هزینه اولیه بالاتر نسبت به دیگهای سنتی است. هرچند که این یک سرمایهگذاری هوشمندانه است که طی مدتی با کاهش هزینه سوخت و افزایش راندمان جبران میشود. باتوجه به موارد گفته شده، قبل از انتخاب دیگ چگالشی موتورخانه، بررسی دقیق شرایط نصب، دمای برگشتی، سیستم گرمایش و نیازهای ساختمان یا پروژه اهمیت بالایی دارد.
تفاوت دیگ چگالشی با دیگ غیرچگالشی
یکی از موضوعاتی که چندبار در متن بالا تکرار شده خاصیت چکالشی و غیرچگالشی دیگ است که ممکن است، این سوال را ایجاد کرده باشد که این دو دیگ چه تفاوتهایی دارند. تفاوت دیگ چگالشی با دیگهای غیرچگالشی نه تنها در راندمان بلکه در تمامی جنبههای عملیاتی و اقتصادی مشهود است.
دیگهای سنتی معمولا راندمان 70 تا 85 درصدی دارند و بخش قابل توجهی از انرژی سوخت در آنها به دود و گازهای خروجی منتقل میشود. در حالیکه دیگ چگالشی با استفاده از مبدل ثانویه و بازیابی حرارت نهان راندمان خیلی خوبی معادل 98 درصد و بیشتر را ارائه میدهد.
دیگر تفاوت بارز این دو مدل در این است که دیگ چگالشی به تخلیه کندانس نیاز دارد و هزینه اولیه نصب و راهاندازی آن به نسبت دیگ سنتی بیشتر است؛ اما با صرفه جویی در سوخت و کاهش هزینههای عملیاتی در بلند مدت آن را جبران میکند. در اصل میتوان این ویژگی را یک مزیت طولانی مدت در نظر گرفت و در بسیاری از موارد، بازگشت سرمایه را در طول چند سال تضمین میکند.
از دیگر محصولات ما : منبع کندانس
این تفاوتها باعث میشود انتخاب دیگ چگالشی به گزینهای مطلوب برای ساختمانها و صنایع بزرگ و متوسط تبدیل شود که میخواهند علاوه بر بهرهوری انرژی، تاثیرات محیط زیستی را نیز کاهش دهند. شناخت این تفاوتها به مدیران تاسیسات و نصابها کمک میکند تا تصمیم بهتری برای پروژههای خود اتخاذ کنند و از سرمایه گذاری در تجهیزات گرمایشی بیشترین بهرهوری را دریافت کنند.
انواع دیگ چگالشی
دیگ چگالشی در انواع مختلفی از منظر نصب، ظرفیت و کاربرد تولید میشود. هرکدام از انواع دیگ چگالشی ویژگیها، حوزه کاربرد و بازه قیمت متفاوتی دارند که در ادامه بررسی کردهایم.
دیگ چگالشی دیواری
دیگ چگالشی دیواری عمدتا برای ساختمانهای مسکونی یا واحدهایی با نیاز متوسط گرمایش طراحی شده است. این مدل برخلاف دیگهای زمینی، فضای نصب کمتری را اشغال میکند و روی دیوار نصب میشود. خرید دیگ چگالشی دیواری به افرادی که موتورخانه بزرگی ندارند، توصیه میشود. ظرفیت این نوع از دیگهای چگالشی معمولا کمتر از مدلهای زمینی میباشد. مثلا تا چند ده کیلووات تا حدود 200 کبلووات که آن هم بسته به برند و نوع سیستم دارد.
این نوع دیگ از نظر نوع نصب سادهتر بوده و هزینه اولیه نسبتا کمتری از مدلهای زمینی دارد؛ اما همچنان نسبت به دیگهای غیرچگالشی گرانتر بوده و مناسب آپارتمانها و فضاهاییست که موتورخانه مجزا ندارند و نمیخواهند فضایی را برای موتورخانه در نظر بگیرند.

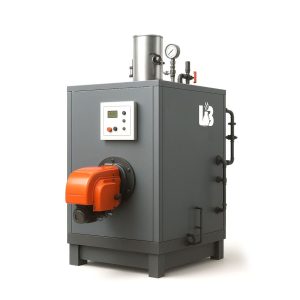

دیگ چگالشی زمینی
دیگ چگالشی زمینی برای پروژههایی با بار گرمایشی بالا مانند مجتمعهای مسکونی بزرگ، هتلها، بیمارستانها، ساختمانهای اداری چند طبقه یا مراکز تجاری طراحی شده است. این مدل معمولا ظرفیت بالایی دارد؛ مثلا از 50 کیلووات به بالا تا چند هزار کیلووات و روی زمین نصب میشود و نیاز به فضای موتورخانه مناسبی دارد.
به دلیل ظرفیت بالا، نیاز به دودکش بزرگتر، سیستم تخلیه کندانس دقیقتر و نصب تخصصیتری هم دارد. قیمت دیگ چگالشی موتورخانه به مراتب بیشتر از مدل دیواری است، چرا که ظرفیت بیشتر، تکنولوژی پیچیدهتر، و امکانات کنترل پیشرفتهتری دارد؛ برای مثال در یک مدل ظرفیت بالا قیمت به رنج 800 تا 900 میلیون تومان برای دیگ زمینی میتواند برسد.
از این قسمت هم بازدید کنید : دیگ آب گرم – بویلر
کاربرد دیگ چگالشی موتورخانه در پروژههایی است که بار حرارتی قابل توجهی دارند و هدف آنها بهرهوری انرژی و کاهش مصرف سوخت به نحو چشمگیر است. در چنین مواردی، فضای موتورخانه باید مناسب، دودکش و تخلیه کندانس باید مطابق استاندارد باشد و سرمایه اولیه بیشتر در نظر گرفته شود، چون در بلندمدت صرفه جویی خواهد داشت. بنابراین اگر پروژه شما بیشتر از یک ساختمان معمولی است یا میخواهید چند واحد را با یک موتورخانه مرکزی پوشش دهید، مدل زمینی گزینه منطقیتری است.
دیگ چگالشی ماژولار یا مرکزی
نوع سوم دیگ چگالشی که شاید کمتر به آن پرداخته شود، مدلهای ماژولار یا مرکزی هستند که ترکیبی از چند دیگ چگالشی در آبشاری یا مجموعهای تنظیم شدهاند تا بار گرمایشی بسیار بالا را پوشش دهند؛ مثلا چند صد کیلووات تا چند مگاوات را پوشش میدهند. این مدل بویلر چگالشی برای پروژههای بسیار بزرگ، شهرکها، مجموعههای صنعتی یا ساختمانهایی با مصرف گرمایش بالا کاربرد دارد. امکانات کنترلی پیچیدهتر، مدولاسیون دقیقتر، انعطاف در راهاندازی جزئی و قابلیت سرویس راحتتر از مزایای آن است.
قیمت دیگ چگالشی ماژولار به دلیل ظرفیت بسیار بزرگ، تکنولوژی بالا و نیاز به تاسیسات جانبی بیشتر است. اگر بازار کشور را نگاهی بیاندازیم، این مدل ممکن است در مصرفهای خاص صنعتی بیشتر استفاده شود تا ساختمانهای معمولی کوچک. بنابراین اگر شما به عنوان مدیر تاسیسات یا مشاور پروژه درگیر یک پروژه بزرگ هستید که نیاز به موتورخانه مرکزی دارید، دیگ چگالشی ماژولار بهترین گزینه خواهد بود. مسلما انتخاب این نوع دیگ مستلزم بودجه بالاتر، فضای بزرگتر، و تکنسین سرویس حرفهایتر است، ولی از نظر بهرهوری و اقتصادی در بلندمدت ارزش خرید دارد.
محل مناسب برای نصب دیگ چگالشی
برای نصب کردن دیگ چگالشی باید استانداردهای خاصی را داشته باشد؛ چراکه مکان نصب تاثیر مستقیمی روی راندمان، طول عمر و حتی ایمنی سیستم دارد. در این بخش مهمترین ویژگیهایی که یک محل نصب مناسب باید داشته باشد را برایتان آوردهایم.
- تهویه مناسب هوا
از آنجایی که دیگ چگالشی با گاز کار میکند و فرایند احتراق در آن اتفاق میافتد، باید در فضایی که جریان کافی هوا برای ورود اکسیژن و خروج دود وجود دارد، نصب شود. تهویه نامناسب باعث کاهش راندمان و حتی خطر تجمع گاز در محیط میشود.
- دسترسی آسان برای سرویس و نگهداری
محیطی که برای نصب دیگ چگالشی در نظر گرفته میشود باید به اندازهای فضا آزاد اطراف دیگ داشته باشد که تکنسینها بتوانند به همه بخشهای دستگاه از قبیل لولهها، مبدل حرارتی و کنترلها دسترسی داشته باشند.
- تخلیه مناسب برای کندانس
دیگهای چگالشی به دلیل ساختار خاصی که دارند، آب کندانس تولید میکنند. به همین دلیل هم به لولههایی جهت تخلیه این مایع نیاز دارند که خاصیت ضد اسید داشته باشد.
- ایمنی در برابر رطوبت و سرما
رطوبت زیاد میتواند باعث خوردگی قطعات شود و سرمای شدید هم میتواند باعث یخ زدگی آب داخل سیستم شود. بنابراین محل نصب دیگ چگالشی باید سرپوشیده و ایمن باشد تا از مشکلات اینچنینی پیشگیری شود.
- نزدیکی به دودکش یا مسیر خروج گاز
برای کارکرد بهینه و کاهش افت فشار دود، مسیر خروج گازهای احتراق باید کوتاه و مستقیم طراحی شود.
- کف و سطح تراز و مقاوم
به عنوان نکته پایانی؛ محل نصب دیگ چگالشی بایستی سطحی محکم، خشک و بدون شیب باشد تا دیگ در حالت پایدار قرار گیرد. عدم رعایت نکته موجب لرزش و عدم کارکرد صحیح دیگ میشود.
دیگر محصولات شرکت استیل فن آوران جامع زاگرس :
دیگ بخار یک تن
دیگ بخار دو تن
دیگ بخار سه تن
خرید دیگ چگالشی مناسب
برای انتخاب دیگ چگالشی موتورخانه مناسب باید به یک سری پارامترهای فنی و محیطی مختلف توجه داشت. ابتدا باید بار حرارتی ساختمان به دقت محاسب شود تا بتواند نیازهای حرارتی را به شکل بهینه تامین نماید. دمای طراحی و دمای برگشتی سیستم نیز باید بررسی شود، زیرا عملکرد چگالشی دیگ به میزان دمای برگشتی بستگی دارد و دمای مناسب میتواند بهرهوری را به حداکثر برساند.
ظرفیت ماژولار دیگ نیز برای ساختمانهای بزرگ اهمیت دارد، زیرا استفاده از چند دیگ با ظرفیتهای مختلف، مدیریت بار حرارتی را آسانتر میکند و از فشار اضافی بر یک دیگ واحد جلوگیری میکند. همچنین، استانداردهای انرژی و راندمان اعلامی توسط تولیدکننده باید مورد توجه قرار گیرد تا دیگ چگالشی انتخابی با انتظارات مصرف انرژی و الزامات قانونی مطابقت داشته باشد. شرایط نصب و امکان تخلیه کندانس نیز از دیگر عواملی است که در انتخاب و خرید دیگ چگالشی مناسب باید در نظر گرفته شود.
در نهایت، گارانتی و خدمات پس از فروش نیز تاثیر زیادی بر اطمینان و انتخاب دیگ دارد، زیرا برندهای معتبر شبکه خدمات گسترده و پشتیبانی فنی مطمئن ارائه میکنند که برای بهرهبرداری طولانی مدت ضروری است.
